ZWZC-A變壓器交直流電阻測試儀

瀏覽次數: 次  價格:0

一、產品概述
ZWZC-A變壓器交直流電阻測試儀是測量變壓器、互感器、發電機、電動機和線路等直流電阻的快速測試設備,是單、雙臂電橋的換代產品。

二、功能特點
儀器采用兩種供電模式:市電AC220V電源供電;儀器內部鋰電池供電。鋰電池供電測試可達8小時,解決了現場因無電源而無法測試的難題;
測試過程由微機控制,自動完成自校、穩流判斷、數據處理、阻值顯示;
具有完善的反電勢保護功能;
具有充電和電量顯示等功能,采用大容量鋰電池,滿足現場試驗需求;
對于有載調壓變壓器直流電阻的縱向測試可一次供電完成;
測量速度快、測量數據準確穩定;
具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點;
適用于110kV及以下電壓等級變壓器的直流電阻快速測量。

三、技術參數
輸出電流 10A、2A、500mA、100mA、10mA、1mA
測量范圍 10A: 200μΩ~2mΩ
2A: 2mΩ~2Ω
500mA:100m?~20Ω
100mA:500m?~100Ω
10mA: 2?~1k?
1mA: 100?~20k?
分 辨 率 0.1μΩ
測量精度 ±(0.2%讀數+2字)
外形尺寸 320mm×245mm×150mm
儀器重量 5kg

四、使用條件
環境溫度 -10℃~50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz





五、面板介紹
儀器面板見圖5.1

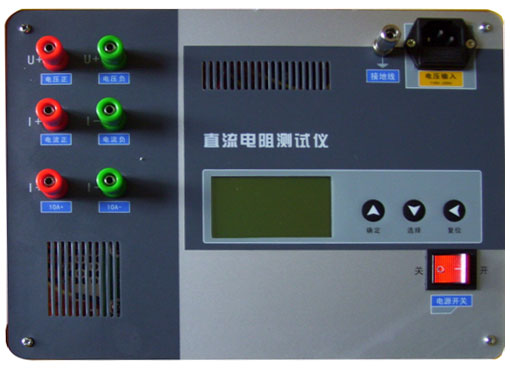

                                                                    圖5.1 面板圖
液 晶 屏:功能一:顯示測試電流和阻值
第二功能:顯示電池電量
測試開關:儀器測試狀態和關斷狀態轉換開關
復 位:測試完畢或中斷儀器工作
選 擇:選擇工作電流
確 認:功能一:測試
第二功能:重復測試
接 地 柱:與地線連接
U+ :測試電壓正極
U- :測試電壓負極
I+ :2A以下電流源輸出正極
I- :2A以下電流源輸出負極
10A+ :10A電流源輸出正極
10A- :10A電流源輸出負極

六、儀器接線
用電源線把儀器與外部AC220V電源連接,用接地線把⊥與大地連接,Ⅰ﹢、Ⅰ﹣、U +、U-端子與試品采用圖2所示的四端法接線,隨儀器配套的測試鉗已把電流、電位線設計到同一鉗口上,試驗接線簡單方便。

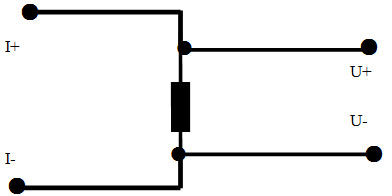

                                                  圖6.1 儀器接線圖

七、操作說明

7.1選擇輸出電流
儀器輸出電流為10A、2A、500mA、100mA、10mA、1mA六檔
7.1.1打開電源,液晶屏顯示儀器開機默認的測試電流2A。

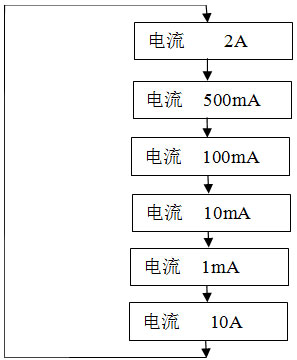

7.1.2按選擇鍵,顯示器循環顯示:

通過按選擇鍵選擇所需的工作電流。

7.2充電建立過渡過程
選擇合適的工作電流后,按確認鍵儀器顯示:

儀器按選擇的電流大小對試品進行充電,當電流達到穩定狀態時,進入“正在測試”狀態。


7.2.1如果I+、I-間的測試電阻大于技術指標所列測量范圍,儀器顯示:


7.2.2如果I+、I-間沒有接通,儀器沒有輸出電流,儀器顯示:



7.3測試電流、電壓,顯示阻值
當儀器進入“正在測試”狀態后,開始測試回路電流I及電位端子間的電位差V,通過計算V/I可得試品電阻R。
R﹤1Ω 時,顯示的單位為mΩ;
R≥1Ω時,顯示的單位為Ω。
R>1000Ω時,顯示的單位為kΩ。
待數據穩定后,該數值為試品阻值。
當500mA、100mA 、10mA、1mA檔測試值小于技術指標所列測量范圍,儀器顯示:


7.4重復測試
當對測試阻值有疑問時,可持續按測試鍵一秒鐘,儀器顯示:

這時儀器對電流、電壓重復測試,液晶屏顯示重復測試的阻值,若重復測試結果一致,說明儀器工作正常,測試值與出廠相比偏差大時,應檢查試驗接線是否正確。

7.5復位放電
測試完畢后,按復位鍵,充電回路斷開,儀器內部設計有快速放電回路,釋放繞組所儲存的能量。按復位鍵后,蜂鳴器響,液晶屏顯示:


表示儀器工作于放電狀態。待蜂鳴器停,顯示器顯示出上次選擇的工作電流,代表放電結束,儀器進入選擇電流狀態,這時可拆除測試線或重新選擇電流進行下一相序的測試。
7.6鋰電池充電說明
當儀器接入交流220V,儀器屏幕顯示“正在充電”,整個充電時間約7小時左右。充電結束后,顯示“電池充滿”,拔開電源線即可。

八、注意事項
儀器設計有反電勢保護功能,在使用中仍需按以下逐條操作,以確保儀器及試驗人員人身。
8.1使用本儀器前一定要認真閱讀本手冊。
8.2儀器的操作者應具備一般電氣設備或儀器的使用常識。
8.3本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
8.4儀表應避免劇烈振動。
8.5對儀器的維修、護理和調整,應由相關人員進行。
8.6測試完畢后一定要等放電報警聲停止后再關閉電源,拆除測試線。
8.7測量無載調壓變壓器,一定要等放電指示報警音停止后,切換檔位。
8.8在測試過程中,禁止移動測試夾和供電線路。
8.9請使用儀器自帶的測試線,以保證測試準確度,并保護儀器內部電源。

九、售后服務
儀器自購買之日起一年內,屬產品質量問題免費包修包換,終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系,以便為您安排便捷的處理方案。
